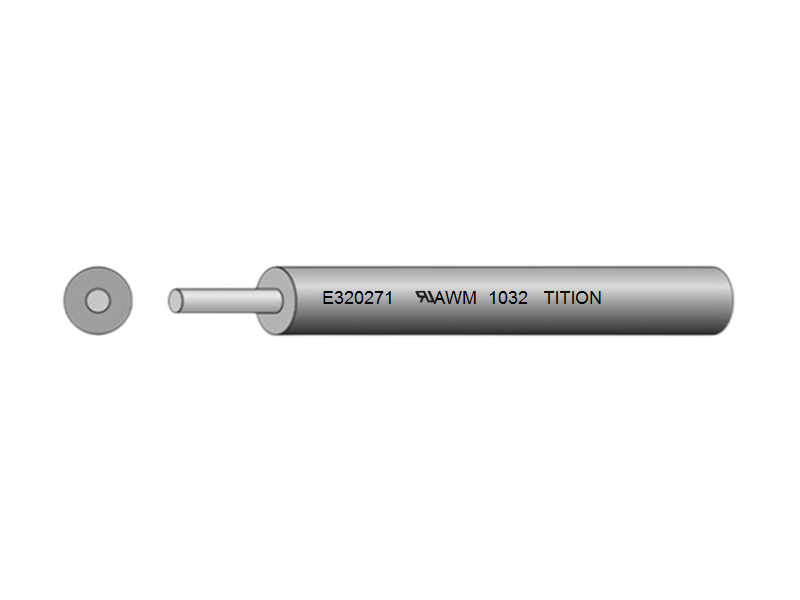

说明
额定温度：90℃
额定电压：1000V
标准：UL758，UL1581及CSA22.2 No.210.2
导体：绞合铜线镀锡铜丝
绝缘：交联聚乙烯
通过VW-1及CUL FT1垂直耐燃连线
环保要求：RoHS & REACH
应用
电机引线和电器内部接线
参数
| Conductor 导体 | Insulation 绝缘 | Maximun Resistance at 20℃ 20℃最大导体电阻Ω/km | |||
| AWG 线规 | No./mm 线数/线径 | Nom.Dia. 外径 mm | Nom.Thick. 平均厚度 mm | Average 参考外径 mm | |
| 2 | 665/0.254 | 8.16 | 1.52 | 11.50 | 0.5548 |
| 4 | 420/0.254 | 6.47 | 1.52 | 9.50 | 0.882 |
| 6 | 266/0.254 | 5.15 | 1.52 | 8.40 | 1.403 |
| 8 | 168/0.254 | 4.10 | 1.14 | 6.50 | 2.23 |
| 10 | 105/0.254 | 3.01 | 0.76 | 4.70 | 3.546 |
| 12 | 65/0.254 | 2.37 | 0.76 | 4.00 | 5.64 |
| 14 | 41/0.254 | 1.88 | 0.76 | 3.50 | 8.96 |
| 16 | 26/0.254 | 1.50 | 0.76 | 3.10 | 14.6 |
| 18 | 41/0.16 | 1.18 | 0.76 | 2.80 | 23.2 |
| 20 | 26/0.16 | 0.94 | 0.76 | 2.60 | 36.7 |
