低损耗车辆用射频同轴电缆

上架时间:2023-08-25
浏览次数:1156
产品详情

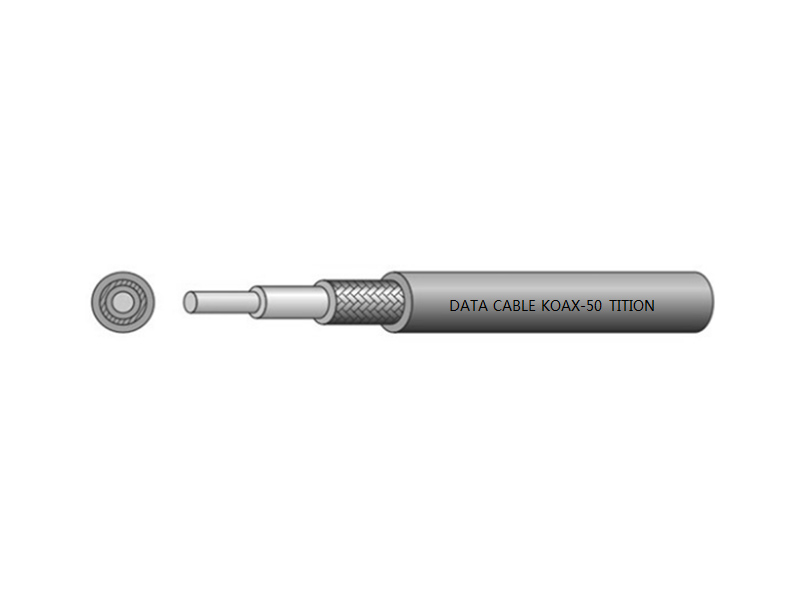

产品结构

导体:裸铜
绝缘:XLPE/PP
包带:铝箔
编织:镀锡铜
护套:PVC



产品特性

额定温度:   -40℃~105℃
运行电压:    Max. 60V DC
电容 1khz    Max. 106 pF/m
特性阻抗      50±3Ω
传输速比      66%
弯曲半径(min.):
single单根               3D
多根(<100X)        10D
环保要求:RoHS &   REACH;
参考标准:LV 213-1


产品参数

插入损耗 Insertion loss
频率
Frequency GHz
0.10.20.50.750.8
20℃衰减
dB/100m nom.
25.235.258.373.376.1
频率
Frequency GHz
11.21.51.82
20℃衰减
dB/100m nom.
86.796.6110.1123.2132
频率
Frequency GHz
2.22.252.52.8...
20℃衰减
dB/100m nom.
140.2142.4152.5165.3...
产品系列电缆规格
AWG
参考外径mm
OD
导体最大电阻
mΩ/m at.20℃
颜色
DATA CABLE 262.8±0.1317黑色 BK


电缆使用环境

贮存电缆的库房不得有破坏绝缘/护套及腐蚀金属的有害气体发生,正常使用时严禁与酸、碱及矿物油类接触,避免在露天以裸露环境下、及不符合电线电缆标准规定温度条件下使用。


备注:以上产品规格、尺寸、结构可能因为技术进步而有所改变,同类规格可根据客户使用需求进行设计制造。
